Modeling－強力なモデリング
|
| 簡単操作のスケッチ機能 |
| 押し出しやプリミティブによるソリッド作成機能 |
| 複雑な形状作成に有効なサーフェス機能 |
| ぼかしに強いブレンド機能 |
| サーフェスにも対応したブーリアン機能
|
| 変形機能やフィーチャパラメトリック機能
|
|
|
| 簡単な操作で直線、円、円弧、スプライン曲線や文字などを２次元のスケッチ平面上に作図できます。また、作図した曲線間の接合、切り取りやブーリアンなどの編集機能により効率的に編集できます。
|

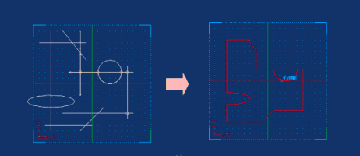

例：オートリンクによる自動要素結合
 |

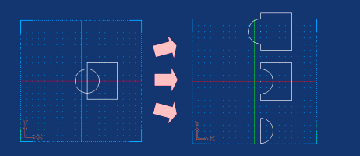

例：２次元リンク線のブーリアン
 |
例：文字フォントソリッドの作成
 |
例：断面線の抽出
 |
|
|
| ２次元のスケッチ平面状に作図した曲線を押し出したりスイープさせることによりソリッドを作成できます。また、プリミティブ操作により直方体や円柱などの基本的なソリッドを作成できます。 |
押し出し形状 |
抜き勾配形状作成
 |
貫通穴・非貫通穴作成
 |
基本形状
 |
ロフトによる形状作成
 |
スイープによる形状作成例
 |
|
| 曲面を押し出したりスイープさせるなどして単純な解析曲面から複雑な自由曲面まで多彩な形状を作成できます。 |
ロフトサーフェス
|
スイープサーフェス
 |
押し出し
回転サーフェス
|
ロフトサーフェスによる形状切断の一連の流れ①
 |
ロフトサーフェスによる形状切断の一連の流れ②
|
ロフトサーフェスによる形状切断の一連の流れ③  |
|
| 作成するブレンド面が既存のブレンド面と干渉するケースにおいて干渉箇所のぼかし方を複数選択することができます。徐変のブレンド面も簡単操作で作成できます。
|
|
|
|
|
| ソリッド間だけでなくサーフェス・ソリッド間のブーリアンにも対応していますので、複雑な形状を簡単に合成できます。 |
ソリッド間ブーリアンの例
 |
サーフェス・ソリッド間ブーリアンの例
 |
|
| 形状をくり貫いたり、厚みを付けたりといった複雑な形状を簡単に作成できます。また、作成されたフィーチャをグラフィックウィンドウ上で選択し形状変形・寸法修正・削除できますので思考錯誤のモデリングに効果を発揮します。 |
くり貫き形状の作成例
 |
| フィーチャーを選択後、マウス右クリックにより表示される「寸法修正」機能により、
定義された各ブレンド等のフィーチャー寸法を簡単に変更する事が可能です。 |

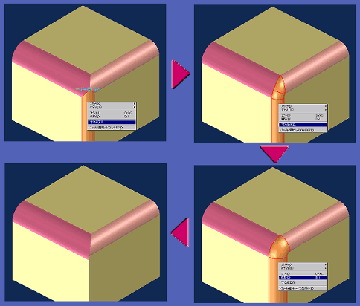

ブレンドのフィーチャー修正/削除例 |
| |
